Catarg din aluminiu STANDARD 6-11m

Catarg steag din aluminiu eloxat prevazut cu cordelina exterioara. Prinderea catargului in fundatie se face cu ajutorul sistemului rabatabil. Confectionat din 2 sau 3 tronsoane de aluminiu eloxat, in functie de inaltime. Culoare standard gri. Nu sunt recomandate pentru zone cu vant puternic.
Catargele din aluminiu prezinta o elasticitate redusa in comparatie cu cele din fibra de sticla.
catarg steag aluminiu

Catarg din aluminiu STANDARD 6-11m

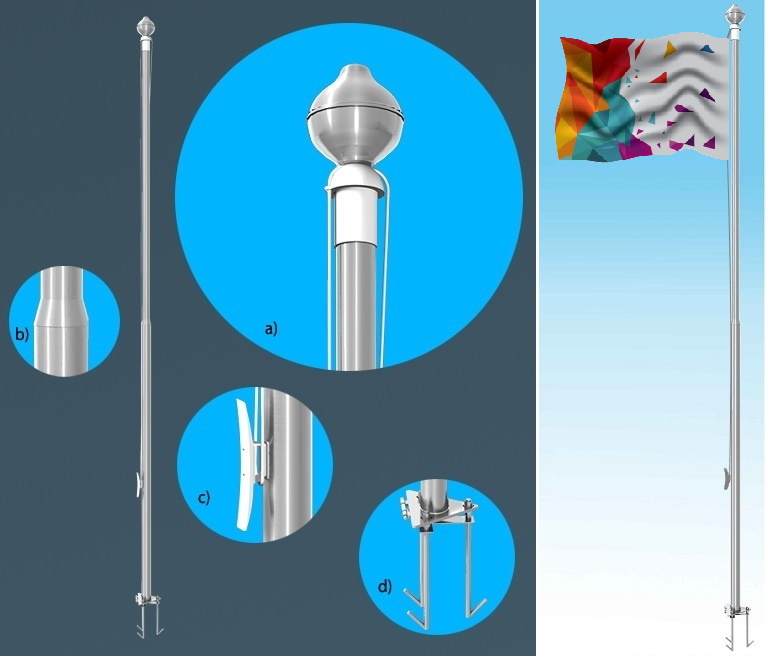

Sistemul include:
  • catarg aluminiu culoare standard gri
  • varf catarg rotativ 360o - culoare gri, model standard. Puteti alege unul din cele 2 modele disponibile de varfuri ornamentale (varf tip II sau varf tip III)
  • sistem fixare rabatabil(livrat cu ancore de fundatie si suruburi de prindere M16 sau M20, galvanizate)
  • cordelina ridicare/coborare steag confectionata din kevlar.
    Cordelina este situata pe exteriorul catargului
  • suport fixare cordelina, amplasat pe catarg la o inaltime de aprox. 1,5m
Catargele din aluminiu sunt realizate din mai multe tronsoane, imbinate, cu sectiune cilindrica. Numarul de tronsoane difera in functie de inaltimea catargului.
Catargele din aluminiu prezinta un grad de elasticitate mai redus decat cele din fibra de sticla. Nu sunt recomandate pentru zone cu vant puternic.
Catargele din aluminiu se caracterizeaza prin durata de functionare indelungata, sunt usor de manipulat/transportat/asamblat si nu corodeaza.

catarg steag
Caracteristici tehnice catarg aluminiu STANDARD
Inaltime catarg [m] 6 7 8 9 10 11
Numar tronsoane/catarg [buc] 2 2 2 3 3 3
Diametrul tronsoanelor [mm] 60/75 60/75 60/75 60/75/90 60/75/90 60/75/90
Greutate catarg fara accesorii +/-10%[kg] 11 13 15 19 23 27
Greutate sistem rabatabil +/-5% [kg] 8 8 8 10 10 10
Dimensiune recomandata steag [m] 1,0x1,5 1,2x1,8 1,5x2,25 1,75x2,5 2,0x3,0 2,25x3,25
Dimeniuni tronsoane catarg aluminiu Standard
Inaltime catarg [m] 6 7 8 9 10 11
Numar tronsoane/catarg [buc] 2 2 2 3 3 3
Diametrul tronsoanelor [mm] 60/75 60/75 60/75 60/75/90 60/75/90 60/75/90
Lungime tronsoane [cm] 350/300 350/400 450/400 400/400/200 400/400/300 400/400/400
Grosime perete tronsoane [mm] 3/3 3/3 3/3 3/3/4 3/3/4 3/3/4
Varfuri disponibile pentru catarg steag aluminiu Standard
Catargul din aluminiu este echipat cu varf tip I, care este un tip de varf cu rotatie 360o. Pentru un aspect deosebit, peste acest tip de varf se poate monta varful tip II sau III. Culorile disponibile pentru varfurile catargelor din aluminiu sunt auriu sau argintiu.
catarg steag catarg steag catarg steag
Specificatii varfuri catarg aluminiu STANDARD
Tip varf Inaltime [mm] Diametru [mm] Greutate [g] Material Culori
Varf tip I 130 90 110 polipropilena gri
Varf tip II 95 130 100 aluminiu auriu sau argintiu
Varf tip III 200 150 190 aluminiu auriu sau argintiu
Sistemul de fixare al catargelor din aluminiu tip Standard
  • sistem rabatabil - fixat in beton cu ancore de fundatie. Ancore de fundatie cu diametrul M16 sau M20, galvanizate.
catarg steag catarg steag catarg steag
Sistem ridicare/coborare steag
Cordelina pentru ridicarea/coborarea steagului este situata pe exteriorul catargului si fixata pe un mosor pozitionat pe catarg la aproximativ 1,5m deasupra solului. Cordelina este confectionata din kevlar.
Dimeniuni pachet transport catarg aluminiu Standard
Inaltime catarg [m] 6 7 8 9 10 11
Dimensiune pachet transport [cm] 32x32x370 cm 32x32x370 cm 32x32x460 cm 32x32x410 cm 32x32x410 cm 32x32x410 cm
Greutate estimativa [kg] 19 22 23 29 33 35
Etape montaj catarg aluminiu Standard
catarg steag catarg steag catarg steag catarg steag catarg steag catarg steag catarg steag catarg steag catarg steag catarg steag catarg steag catarg steag catarg steag

Instructiuni de montaj/intretinere catarg din aluminiu tip STANDARD

  • pentru proiectarea fundatiei de beton, va rugam sa consultati un proiectant zonal care sa cunoasca caracteristicile de teren si climatice specifice zonei de montaj.
  • pozitionarea catargului trebuie sa fie perfect verticala, pentru aceasta utilizati o nivela cu laser sau nivela cu bula de aer(cu o lungime de minim 50cm).
  • nu ungeti suruburile de fixare si ghidare a catargului in postamentul de beton cu ulei sau alt lubrifiant pentru a preveni desfiletarea lor.
  • verificati suruburile sistemului rabatabil cel putin odata la 30 zile.
  • ridicarea catargului pe sistemul rabatabil trebuie facuta de cel putin 2 oameni.
  • evitati lovirea bazei catargului de catre autovehicule. In situatia in care aveti parcare in perimetrul catargului, va rugam sa folositi un cadru din teava care sa protejeze baza catargului.
  • pentru protejarea catargului si a steagului dvs. va rugam sa coborati steagul de pe catarg la o viteza a vantului mai mare de 60km/h.
  • pentru protejarea catargului dvs. va rugam sa rabatati catargul la o viteza a vantului mai mare de 80km/h.
rezistenta vant catarg fibra de sticla / aluminiu
Pentru a intelege exact conditiile in care trebuie coborat steagul si rabatat catargul, atasam un tabel informativ privind viteza vantului.
Pentru a afla cu exactitate viteza vantului, va rugam sa consultati "Prognoza meteo" specifica zonei de montaj a catargelor.
Descriere Observatie vizuala Viteza vantului Grade Beaufort
Stationar Frunzele nu se misca. Fumul se inalta vertical. 0 m/s (0 km/h) 0
Calm Frunzele nu se misca. Fumul deviaza putin de la traseul vertical. 1-1,5 m/s(3,6-5 km/h) 1
Vant perceptibil Frunzele se misca. Steagurile flutura incet. 2-3 m/s(7-11 km/h) 2
Vant usor Frunzele si ramurelele copacilor sunt in miscare continua, de mica amplitudine. 3-5,5 m/s(11- 20 km/h) 3
Vant moderat Frunzele si ramurelele copacilor sunt in miscare continua, de amplitudine mai mare sau variabila. 6-8 m/s(22-29 km/h) 4
Vant semnificativ Ramurile mici ale copacilor se misca. Steagurile flutura. 8,5-10 m/s(31-36 km/h) 5
Vant puternic Ramurile mici se indoaie. Steagurile flutura si se rasucesc. 11-14 m/s(40-50 km/h) 6
Vant foarte puternic Crengile se misca. Steagurile se misca cu zgomot(pocnesc). 14,5-17 m/s(52-61 km/h) 7
Vant extrem de puternic Copacii se misca de la radacina (foarte evident la plopi, ulmi). 17,5-20 m/s(63-72 km/h) 8
Inceput de furtuna Ramurile se rup din copaci. 21-24 m/s(76-86 km/h) 9
Furtuna Crengi intregi se rup din copaci. Tigla sau sindrila zboara de pe acoperisuri. 24,5-28 m/s(88-101 km/h) 10
Furtuna violenta Unii copaci sunt doborati. Incep sa apara daune ale cladirilor. 29-32 m/s(104-115 km/h) 11
Uragan Daune masive si foarte extinse (copaci, cladiri). peste 33 m/s(119 km/h) 12
Montaj catarge - recomandare producator*
*Pentru proiectul final de montaj, va rugam sa consultati un proiectant zonal care sa cunoasca caracteristicile de teren si climatice specifice zonei de montaj

Imagine 1 - Sapati o groapa cu dimensiunile:
- pentru catarg cu inaltimea 6m - dimensiuni groapa Φ40cm x H=100cm
- pentru catarg cu inaltimea 8m - dimensiuni groapa Φ45cm x H=100cm
- pentru catarg cu inaltimea 10m - dimensiuni groapa Φ50cm x H=120cm
- pentru catarg cu inaltimea 12m - dimensiuni groapa Φ60cm x H=120cm
Imagine 2 - Turnati aproximativ 5cm de pietris pe fundul gropii
montaj catarge montaj catarge Imagine 3 - Pozitioneaza ancorele de fundatie si talpa metalica cu aproximativ 2cm deasupra gropii. Umpleti groapa cu beton.
Imagine 4 - Dupa aproximativ 7 zile decofrati.
montaj catarge montaj catarge Imagine 5 - Fixati cuiul sistemului rabatabil, ridicati catargul si strangeti suruburile.
Imagine 6 - Ajusteaza suruburile pentru a pozitiona perfect vertical catargul.
montaj catarge
